DATOS TECNICOS DE LA BAQUELITA Y CELORON
LAMINA Y PLACA BAQUELITA BRUNSSEN
RESINA: |
FENOLICA |
MATERIALBASE:
|
PAPEL
SATURADO |
GRAVEDAD
ESPECIFICA |
1.34 |
ABSORCION
DE AGUA % EN 24 HRS: |
1:30 |
IMPACTO
PIES LBS/PULG. |
PRO |
0.40 |
CONTRA |
0.35 |
| DUREZA
ROCKWELL ESCALA MIL: |
105 |
| FUERZA
DE ADHERENCIA KGS/CM² |
412 |
| RESISTENCIA
A LA COMPRESION KGS/CM² |
2490 |
| RESISTENCIA
A LA FLEXION KG/CM² |
1054 |
| RESISTENCIA
A LA TENSION KG/CM² |
843 |
| TEMP.
MAXIMA DE OPERACION °C |
138 |
FUERZA
DE RESIST. DIELECTRICA |
PARALELA
KV |
40 |
PERPENDICULAR
V/MIL |
50 |
CONSTANTE
DIELECTRICA |
6.00 |
| |
USOS
Resistente a altos voltajes en condiciones de baja humedad, muy buenas
propiedades de aislamiento |
PRESENTACION
en laminas de 0.90 x 1.50 metros ó 0.90 x 3.00 metros |
ESPESORES desde 1/8 hasta 1 1/2 (.125mm a 38.2000 mm) |
NORMATIVA STANDARD DE LA BAQUELITA |
| |
|
|
|
|
|
EN 60893 ISO 1642 |
DIN 7735 |
NF C26 |
BS |
NEMA LI-11983 |
SOPORTE Y RESINA |
PF CP 201 - PF CP2 |
Hp 2061 |
150 P & PO |
- |
X |
PAPEL Y FENOLICA |
PF CP 202 |
Hp 2061.5 |
150 Pa |
- |
XX |
PAPEL Y FENOLICA |
PF CP 202 |
Hp 2064 |
150 Pa |
- |
XXX |
PAPEL Y FENOLICA |
PF CP 203 |
Hp 2061.6 |
150 PP |
2572 P2 |
XX |
PAPEL Y FENOLICA |
PF CP 203 |
Hp 2061.6 |
150 PP |
2572 P3/1 |
XX |
PAPEL Y FENOLICA |
PF CP 204 |
Hp 2063 |
150 PPP0 |
2572 p3/1 |
XXXP |
PAPEL Y FENOLICA |
PF CP 206 |
Hp 2062.8 |
150 PPP0 |
2572 P3/1 |
XXX |
PAPEL Y FENOLICA |

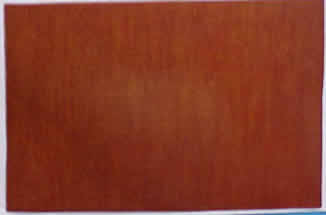

LAMINA Y PLACA DE CELORON BRUNSSEN
| RESINA: |
FENOLICA |
| MATERIALBASE:
|
TELA
DE ALGODON |
| GRAVEDAD
ESPECIFICA |
1.35 |
| ABSORCION
DE AGUA % EN 24 HRS: |
1.60 |
IMPACTO
PIES LBS/PULG. |
PRO |
1.35 |
CONTRA |
1.10 |
| DUREZA
ROCKWELL ESCALA MIL: |
105 |
| FUERZA
DE ADHERENCIA KGS/CM² |
720 |
| RESIST.
A LA COMPRESION KGS/CM² |
2460 |
| RESIST.
A LA FLEXION KG/CM² |
1054 |
| RESIST.
A LA TENSION KG/CM² |
703 |
| TEMP.
MAXIMA DE OPERACION °C |
135 |
| FUERZA
DE RESIST. DIELECTRICA |
15KV |
| |
| USOS
Exelente grado mecanico para maquinado y alta resistencia al impacto |
| PRESENTACION
en laminas de 0.90 x 1.50 metros, 0.90 x 3.00 metros, 1.22 x 2.44 metros , etc.. |
| ESPESORES
desde 1/64 hasta 4" (.3969mm a 101.6000 mm) |
NORMATIVA STANDARD DEL CELORON |
| |
|
|
|
|
|
EN 60893 ISO 1642 |
DIN 7735 |
NF C26 |
BS |
NEMA LI-11983 |
SOPORTE Y RESINA |
PF CC201 |
Hgw 2082 |
150 C |
2572-F2/1 |
C |
TELA LINO ALGODON FENOLICA |
MF CC 201 |
Hgw 2282.5 |
- |
- |
- |
TELA LINO ALGODON FENOLICA |
PF CC 203 |
Hgw 2083 |
150 CC |
|
L |
TELA LINO ALGODON FENOLICA |
PF CR 201 |
- |
- |
- |
- |
COMPOSITE FENOLICA |
|
|
|
|
|
|
BARRA Y BUJE DE CELORON BRUNSSEN

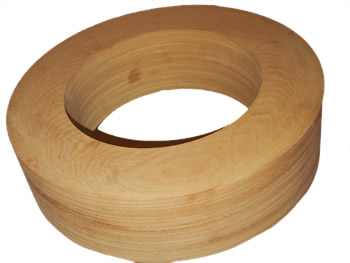

BARRA Y BUJE DE CELORON REFORZADO CON LATON
Composición:
Tubo o barra a base de Tejido de Algodón, súper extrafino, impregnado con resina fenólica, moldeada - arrollada y prensada bajo temperatura y alta presión, tambien se puede ofrecer con metal para un mejor desempeño.
Propiedades:
Por las características de moldeo-arrollado, los tubos y barras de celoron son fabricadados con tela SEF, presentando un excelente comportamiento mecánico a moderada temperatura (100 a 130°C).
Aplicaciones:
Las Barras y tubos de celoron con excelente para todo tipo de piezas mecánicas en cualquier tipo de equipo. Todo y ser un dieléctrico, su diseño atiende a sector mecánico, con excelente resistencia a desgaste. Aplicaciones como Bujes, engranes, rodillos de fricción, ruedas dentadas, etc.
Presentación:
A medida en función a demanda. Longitud estándar: 1000, 900 o 1220 ± 25 mm Tolerancias en espesor s/norma, se fabrican longitudes especiales ya sean mayores o menores.
Almacenaje:
En condiciones normales (20° C, 50% h.r.), se puede considerar ilimitada. |
Insul-CottonPhenol |
|
Propiedades |
Método |
Unidad |
Valor |
Densidad |
ISO 1183-A |
g/cm3 |
1.30 - 1.40 |
Resistencia a la Flexión perpendicular alaminado |
ISO 178 |
MPa |
90 |
Resistencia Axial |
ISO 604 |
MPa |
120 |
Voltage de Ruptura en aceite paralelo acapas. 900 / 3mm |
IEC 243 |
kV - kV/mm |
15.0 - 2.0 |
Resistencia aislamiento después inmersión en Agua |
IEC 167 |
n |
2x106 |
Resistencia Térmica |
IEC 216 |
T.I. |
120 |
Absorción de Agua |
ISO 62-1 |
Mg/cm2 |
<6 |
Aspecto |
Café / Barniz |
FABRICACION DE PIEZAS ESPECIALES BAQUELITA Y CELORON A SU MEDIDA
|
