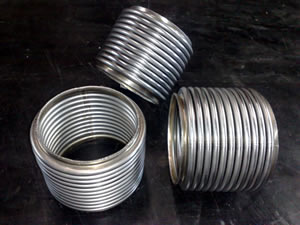

El elemento fundamental de una junta de expansión metalica es el fuelle. El fuelle debe ser lo suficientemente resistente como para aguantar la presión circunferencial, y flexible para deformarse debido a la diferencia de desplazamientos o giros en sus extremos.

Las juntas de expansion metalicas son necesarias en procesos de fabricacion donde se utilicen altas temperaturas ya que la junta de expansion metalica absorbe la contraccion y movimiento de la tuberia, propiciando asi una mayor duración y desempeño de toda la linea de proceso, ademas de reducir el ruido y aumentar el nivel de eficacia de la transmision de fluidos o gases dentro de la tuberia, las juntas de expansion metalicas se diseñan a las necesidades especificas del cliente, pudiendo llevar asi accesorios para un mejor desempeño. Para la cotización de una junta de expansion metalica favor de contactarnos para ver su necesidad en especial.

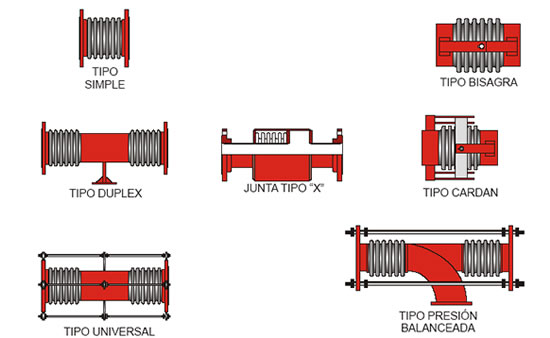

TIPOS DE JUNTAS DE EXPANSION METALICAS


JUNTA DE EXPANSION SIMPLE
Las juntas de expansion de tipo simple o sencillas, solamente cuentan con un solo fuelle que el mismo le permite absorber los movimientos angulares, laterales, vibraciones o todo lo anterior combinado, este tipo de junta de expansion es la mas utilizada por cubrir la mayoria de exigencias de trabajo.

JUNTAS DE EXPANSION TIPO DUPLEX
Este tipo de juntas de expansion llamadas duplex cuentan con dos fuelles con anclaje central, esta construccion les permite descomponer un sistema de tuberia en dos independientes, y en cuanto a sus movimientos actuando cada fuelle como una junta simple para cada una de las partes, esta junta se utiliza en tuberias largas, para absorber por medio de anclajes los movimientos axiales, pero estas juntas no son apropiadas para absorber en gran medida los movimientos laterales.

JUNTAS DE EXPANSION TIPO UNIVERSAL
estas juntas de expansion constan de dos fuelles y un tubo intermedio, que permite absorber los movimientos mayores que cualquiera de las juntas anteriores, este tipo de juntas son especialmente aptas para grandes movimientos laterales.

JUNTAS DE EXPANSION TIPO BISAGRA
Esta junta de expansion consta de un solo fuelle de tipo simple, complementada con accesorios que le hacen funcionar como una bisagra, que de por si misma solamente puede absorber movimientos angulares en un plano,y la instalacion mas usual es en juegos de dos o mas juntas que permiten compensar movimientos laterales muy grandes y a la vez liberan los anclajes de las fuerzas causadas por la presion interna,.

JUNTAS DE EXPANSION TIPO CARDAN
Las juntas de expansion tipo Cardan son juntas de un solo fuelle y algunos accesorios que funcionan como una junta metalica tipo cardan, asi pudiendo absorber los movimientos angulares dentro del sistema tridimensional, estas juntas se instalan normalmente con juegos de dos o mas piezas, lo que permiten absorber movimientos de magnitudes pequeas y grandes, esto se debe de estudiar de acuerdo a las condiciones de trabajo, por su construccion de esta junta las mismas no generan fuerza de empuje por presion en el interior.

JUNTAS DE EXPANSION METALICAS DE PRESION BALANCEADA
Estas juntas de expansion de presion balanceada constan de dos o tres fuelles dependiendo de la aplicacion, separados por carretes de tubo intermedios por un codo, el cual el mismo es anclado. Los movimientos que soportan estas juntas pueden ser laterales, axiales o de vibraciòn, y tienen una gran ventaja ya que neutralizan la fuerza de empuje que por la presion interna se ocasiona en los fuelles, liberando por esto los esfuerzos ocasionados a los anclajes que en algunos casos son limitados para recibir cargas, especialmente cuando se utilizan como anclaje para la boquilla de algun equipo.

JUNTA DE EXPANSION TIPO X PARA ALTA PRESION
Las juntas de expansion tipo X constan de un fuelle, un tubo, una guia interior y una camisa exterior, este diseño permite absorber los movimientos axiales considerablemente grandes, ya que en este caso la longitud del fuelle esta menos restringida debido a que la presion del fluido actua externamente al mismo lo que da la gran resistencia al retorcimiento, el cual seria inevitable en una junta de expansion con fuelle normal.



PARA UNA SELECCION ADECUADA, CONSULTENOS
